江陰天華文化中心大劇院是一個多功能的劇場,既能夠滿足政府大型會議、音樂、歌舞、戲劇、曲藝、話劇,而且也能夠滿足多聲道立體電影放映的使用。是2003年政府為民辦的十件實事之一。建成后天華文化中心必將成為一個被廣大市民、旅游者、國內外藝術家所欣賞的高雅的藝術殿堂,并在都市文化傳播交流中擔當重要角色。也是江陰對外宣傳的一個重要窗口。
按照大劇院的管理特點,HDL為江陰天華文化中心大劇院組成一個全光纖燈光局域網。即從總控室網絡工作站到網絡調光器、各吊桿、吊籠網絡DMX解碼器和經理辦公室監控設備等全部用光纖連接成一個光纖局域網。配合我們在方案中選用的一系列的全網絡燈光設備,如HDL燈光網絡總服務器、HDL東方龍網絡電腦調光臺、HDL-D96PLUS曙光光纖網絡調光器、HDL光纖網絡配電柜、HDL光纖網絡攝像頭等,相當于在江陰天華文化中心大劇院“搭建”了一個千兆級的“四通八達的信息高速公路通信平臺”。
江陰天華文化中心大劇院HDLNET全光纖燈光控制系統總體技術特點:

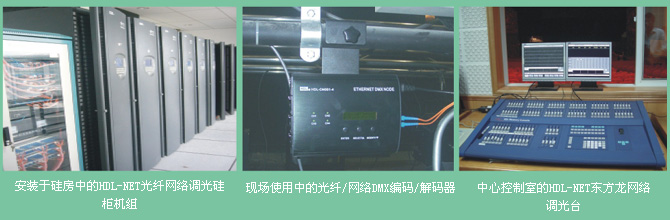

1、燈光控制系統的配置設備充分滿足各種演出使用功能需求,所選用的主要設備如HDL東方龍網絡電腦調光臺、HDL-D96 PLUS曙光光纖網絡調光立柜、HDL光纖網絡配電柜、HDL光纖網絡開關柜和網絡攝像頭等均達到國際先進技術水平。
2、燈光控制系統以保證絕對安全,可靠的演出活動為最根本要求。重點設備具有多重輸入/輸出或雙備份觸發等技術保障。整個系統可以非常方便、可靠地按節目的需要采用各種不同的勢備份、遠距離、多方位和集中控制的方式實施控制,以保證節目演出活動萬無一失。
3、在大劇院燈光系統的技術管理、業務管理和安全用電管理等方面要有相應的HDL燈光控制系統總服務器監控、管理軟件。軟件系統能自動監測系統中主要燈光設備(如調光臺、調光器、網絡DMX節點、直通開關柜和配電柜等)的工作狀態,在發生故障可采用多種方式實時報警,避免事故
發生和進一步惡化。軟件系統同時具有保存和處理燈光系統設備運行、維修以及有關人員操作記錄歷史數據的功能。
4、燈光控制系統采用標準TCP/IP以太網絡結構為信號分配操作平臺,并在以太網路上傳送各種信號,包括網絡DMX信號、遠程設置、狀態撿測、燈光設備返錯信息、網絡視頻信號等符合國際ACN或ARTNET網絡標準設計原則。
5、燈光控制系統采用具有高速、寬帶、耐用和高度可靠傳輸性能的全光纖網絡布線系統,即從大劇院燈光網絡總監控室到各劇場內部,從各劇場燈光控制室到設備層;從設備層到吊桿等主要信號網絡,全部采用光纖進行傳輸。
6、燈光控制系統采用的網絡系統具備與燈具吊掛控制網絡系統、數字燈具控制網絡系統、辦公自動化網絡系統以及其它燈光控制相關網絡系統良好的擴展性能,以實現‘四 網合一’和‘多網合一’。
7、燈光控制網絡系統具有多種不同數據協議信號接口,根據演出節目的需要可以兼容不同廠牌的新、舊燈光控制設備和其它相關通訊設備的接入。
江陰天華文化中心大劇院HDLNET全光纖燈光控制系統網絡還為日后大劇院燈光控制系統的擴展和升級打下了雄厚的基礎。按照“留有余量”的原則,“千兆級的信息高速公路平臺”將可應付未來各種各樣網絡燈具和其它新型網絡燈光控制設備的接入;另一方面,它還將有足夠的頻寬,方便接入其它燈光相關控制、管理系統,如舞臺機械設備控制系統、空調與消防安全控制系統等以實現“多網合一”信息資源共享。
