一．概述：

　　北京城市規劃展覽館位于前門東大街老北京火車站東側，集中濃縮了首都城市規劃建設的過去、現在和未來。展館分四層，建筑面積約1.6萬平方米，展示面積約8000平方米。展示內容包括北京古城變遷展區，北京歷史文化名城保護展區，北京歷次總體規劃介紹以及商務中心區、奧運中心區等功能區規劃建設展區。

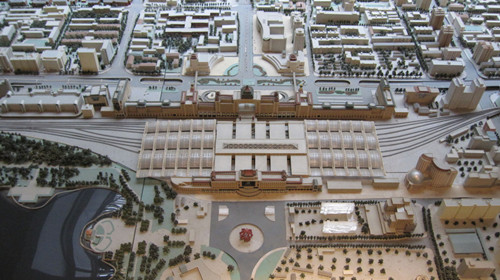

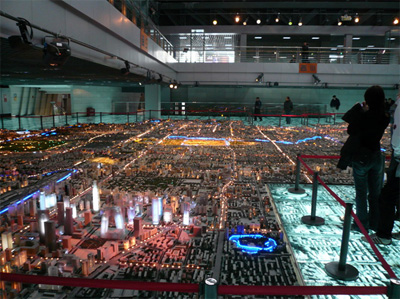

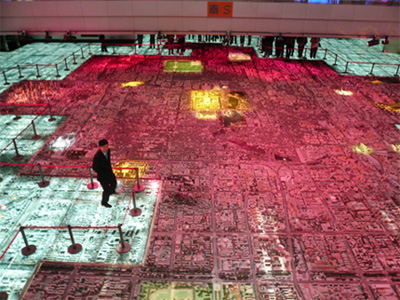

　　其中北京城市規劃模型(三層東區)則是館內最大的亮點之一， 它是按照1:750比例制作，總面積達1300平方米，模型面積302平方米，周邊滿鋪同比例正攝影像圖燈箱片近1000平方米。該區域濃縮復制北京現代城市全貌，用以展示歷史文化名城的古老風韻和未來北京的現代化風采，是目前世界上最大的城市實景規劃模型之一。其多媒體聲、光、電同步演示系統，更帶給觀眾耳目一新的感覺。管理員只需輕輕點動觸摸屏，觀眾便可通過自動解說配合逼真的建筑模型和特效的舞臺燈光了解北京悠久的建城、建都史，北京城歷次總體規劃介紹以及商務中心區、奧運中心區等。
　　控制設備是演示系統的核心部分，它需同時滿足多媒體聲、光、電聯動的各種要求。北京城市規劃展覽館自動演示系統選用的主要控制設備—HDL-BUS多媒體智能環境藝術燈光控制系統由廣州河東電子有限公司研制生產、安裝調試。
本文簡述北京城市規劃展覽館自動演示系統的系統需求、系統解決方案、控制設備系統構成原理及相關問題,希望通過這個機會與更多業內人士一起關注和探討日益興旺的展覽館、博物館及其它大型場館智能照明及多媒體應用解決方案。



二、自動演示系統的功能需求
　　展區原有的燈光效果單一，無法充分襯托出北京城市規劃建設的特點，自動講解也是由CD機人工播放，這樣造成燈光演示與解說不能同步。而且每次演示時需逐一開啟各項控制設備，這種控制方式不僅浪費人力資源而且演示效果也不理想。此次該展區燈光系統升級改造，由國內資深專家進行設計，該方案在完整性、穩定性、多用途和展廳未來發展的前瞻性方面都做了充分考慮。
　　規劃館提供了兩段時長為13分鐘的中、英文解說，其中介紹了北京的建城建都史、文化中心、交通樞紐、城市規劃等，主要表現北京3000多年的悠久歷史和現代發展的趨勢。根據燈光設計師的燈光場景要求，應用HDL-BUS智能環境藝術照明場景編輯軟件進行所需燈光場景的編輯。燈光場景根據解說內容的變化進行同步變化，用特效燈光和色彩產生巨大的、生動的動態視覺沖擊效果。整個演示程序的燈光場景分為元大都、文化中心、交通樞紐、奧運中心區、中關村、CBD、中軸線、長安街、二環路、地鐵等。

自動解說時，電腦換色燈作為沙盤基礎光以30秒為間隔，依次為品紅、淡藍、淺綠、深藍而自動變化。每次變化時基礎光漸滅漸亮、顏色一致，給觀眾寧靜祥和的視覺氛圍。
當解說到元大都時，基礎光亮度為50%，成像燈以100%亮度的方形光束打到其所處位置上，利用有層次的燈光場景突出解說內容，吸引觀眾的目光。
　　當解說到文化中心時，基礎光亮度為50%呈淡藍色，數支成像燈以100%亮度的方形和圓形光束打到各所處位置上，介紹完畢時同步漸滅。
　　當解說到交通樞紐時，基礎光亮度為30%呈淺綠色，數支成像燈以100%亮度的方形和圓形光束打到北京站、西客站、火車南站等所處位置上，各成像燈以一秒為間隔做漸明漸暗的動態效果。

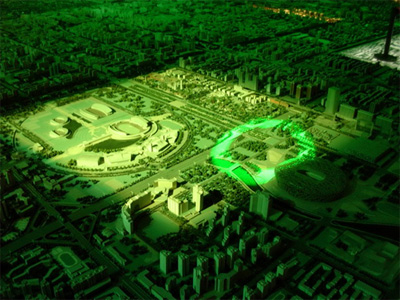

當解說到奧運中心區、中關村、CBD時，基礎光亮度為30%呈品紅色，數支成像燈以100%亮度的方形和圓形光束打到各所處位置上。此時三束激光以圓弧形光束動態配合，激光以字體和圓弧大小反復的變化突出其所在位置。

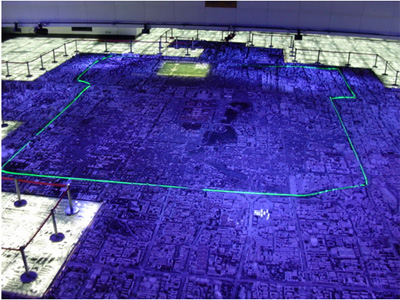

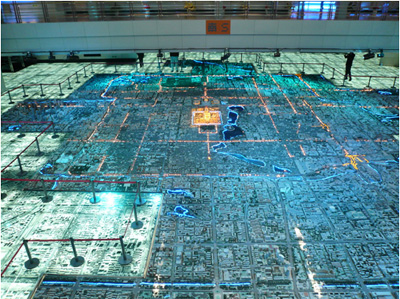

　　當解說到中軸線、長安街、二環路、地鐵等主題時，基礎光亮度為60%呈深藍色，激光光束以來回跑動的方式打在其所處位置上，以強烈的動態效果展現給觀眾。
這段長達13分鐘的演示只需輕點鼠標或按一下觸摸屏就可以自動完成，演示程序也可以循環演示。當演示結束的時候，燈光場景自動恢復到基本照明場景，只開啟少量的基本照明燈具。根據管理方的實際需要，我們配備了無線遙控設備，在特殊場合需要人工解說時可手持無線遙控器隨意調取燈光場景，它不受障礙限制，有效控制距離為100米。

三、演示系統解決方案
　　北京城市規劃模型是展館為迎接奧運會而重點改造的一個展廳，在展示手段上，充分運用了現代燈光音響和多媒體計算機等高科技，除傳統的模型內部燈光控制系統外，更側重于整體燈光的動態渲染效果，將微觀的城市模型以科技手法展示給觀眾。
        采用的燈具種類、功能及控制方式如下：
1200W電腦柔光換色燈，用于整個沙盤的基礎光。系統硬件采用流動硅箱和HDL-MD240-DMX表演控制器（DMX512信號輸出）進行控制。
　　750W成像燈,用于各建筑模型的面光，突出講解主題。系統硬件采用流動硅箱和HDL-MD240-DMX表演控制器（DMX512信號輸出）進行控制。
　　激光燈，利用動態光束表現交通樞紐的設計規劃，并采用其字體光束的獨有特性配合演示。系統硬件采用HDL-MD240-DMX表演控制器（DMX512信號輸出）進行控制。
HDL的 MSHOW聲光電同步控制軟件，用來編輯音頻、視頻、燈光的同步演示。

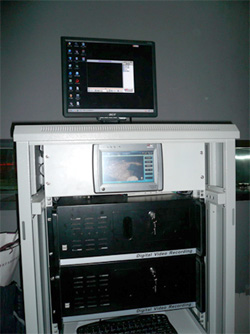

　　以上設備分別安裝中央控制室的一個機柜內，觸摸屏采用盒裝方式安裝在機柜上方，HDL-BUS環境藝術燈光系統硬件用一條DMX512信號連接機柜下內的硅箱，觸摸屏、表演控制器通過以太網交換機與控制主機連接。

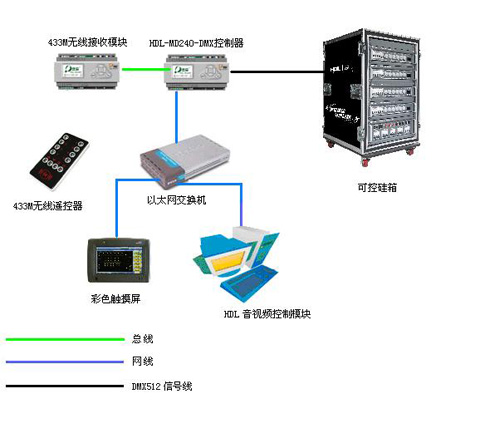

系統結構圖如下所示：

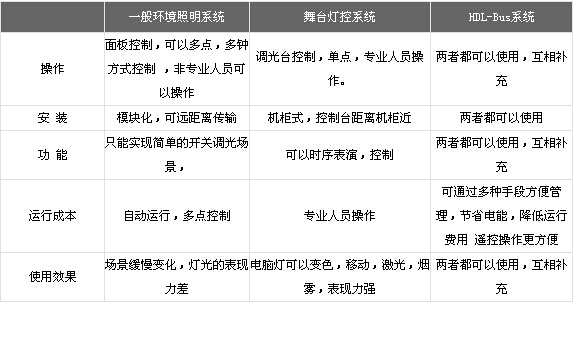

HDL方案比較(見下表)

四、 采用HDL-BUS智能環境藝術燈光系統的優越性
1、布線簡單，維護方便。
      照明線路設計簡單，系統安裝方便，操作維護容易。根據環境及用戶需求的變化，只需做軟件修改設置或少量線路改造，就可以實現照明布局分布式控制系統改變和功能擴充。
2、 豐富多彩的藝術效果。
      實現多種照明效果多種照明控制方式，可以使展覽館、博物館內的展示品具備多種藝術效果，為展示增色不少。動態色彩的光使整個展示場景更加生動，藝術性更強，給人豐富的視覺效果和美感。按其不同時間、不同用途、不同的效果，采用相應的預設置場景進行控制，可以達到豐富的藝術效果。
3、 管理維護方便。
     智能照明控制系統對照明的控制是以模塊式的自動控制為主，手動控制為輔，照明預置場景的參數以數字式存儲在控制面板中，這些信息的設置和更換十分方便，使照明管理和設備維護變得更加簡單。同時整個演示程序也存儲在控制主機上，當有游客進入時，講解員可利用多種方式控制，演示程序將自動進入一個聲光電同步的表演世界。

五、結束語
    北京市規劃展覽館使用此套控制系統后，操作極其方便，以往需要多次才能完成的工作現在只需輕按一下無線遙控器或彩色觸摸屏即可控制中文講解、英文講解和復雜的燈光場景切換。自動演示系統成功地將多媒體聲、光、電演示技術、舞美藝術和展覽館藝術有機結合在一起。網絡化、智能化同步的準確性、可靠性和操作的簡便性是北京城市規劃展覽館自動演示控制系統的亮點。
   “環境舞臺化，舞臺環境化！”在滿足基本照明和節能的前提下，照明在未來的很多場所中要考慮到藝術化，同時要考慮到與AV系統和其它相關系統的同步聯動，以創造完美的藝術照明氛圍。近期，廣州河東企業與國內一些知名廠商組成戰略合作伙伴，正在把智能環境照明控制系統、AV控制系統、舞臺照明控制系統、中央控制系統、舞臺機械控制系統、音樂噴泉控制系統等組成一個“多網合一”的聯動和管理平臺，并擬定了不同控制系統之間的通信協議。
　隨著社會經濟和科技的不斷發展，展覽館、博物館和其它大型場館的智能照明及多媒體應用解決方案越來越受到業主和設計師的重視。我們相信在不久的將來，一定會出現更多、更好的大型場館智能照明及多媒體應用解決方案！
