一、工程概述
　　大連發現王國主題公園(以下簡稱發現王國)位于素有“大連后花園”之譽的金石灘國家旅游度假區，它由曾成功運營大連老虎灘極地館的海昌集團投資興建，并特聘曾參與迪士尼公園設計的美國RPVA公司規劃設計、世界十大公園之一的韓國三星愛寶樂園參與管理；是一個接軌國際、國內領先的大型綜合性主題公園，規模為全國最大——占地47萬平方米，比香港迪士尼還要大出近1/3。

　　發現王國堪稱中國人自己的“迪士尼樂園”。它由發現廣場、傳奇城堡、魔法森林、金屬工廠、神秘沙漠、瘋狂小鎮、美國大街等7大分區組成。

　　發現王國工程項目占地面積大、設備種類多、控制面廣；各種新型設備和眾多的燈具在里面應用，設備動作速度快并且需要相互關聯、協調動作構成一個有機的整體。發現王國有多個控制點，并同時要做到分散控制、集中控制在使用和管理上是很復雜的 (用傳統的控制方式已很難滿足控制要求)；整個發現王國的建設是一個持續的過程，后期會有更多的新型設備投入進來，所以需要一個功能強大、兼容性強的系統來滿足需求，而廣州市河?xùn)|電子有限公司(以下簡稱HDL公司)的“多網合一”智能照明控制系統正是滿足這種需求的智能系統。

　　發現王國“多網合一”智能環境藝術照明控制系統由HDL公司負責設計和調試，成功地將智能化照明技術、多媒體演示技術、舞美藝術和展覽館藝術有機地結合在一起。將發現王國中的智能環境照明控制系統、AV控制系統、中央控制系統、音樂噴泉控制系統等組成了一個“多網合一”的聯動和管理平臺。網絡化、智能化同步的準確性、可靠性和操作的簡便性是該景區智能照明控制系統的最大亮點。

二、系統設計特點
　　根據發現王國的項目特點及業主在穩定性、可靠性、 節能和方便管理方面的要求，結合HDL-BUS智能環境藝術照明控制系統在“多網合一”、多媒體聲光電同步表演方面的突出優勢，在發現王國的智能照明控制系統設計中采用了以下設計特點：

1、主干網絡采用高速以太網來保證通訊的速度與可靠性，并采用光纖作為信號的傳輸介質解決了遠距離傳輸問題，從而保證了整個系統運行的可靠性和穩定性。

2、采用 HDL-BUS環境藝術照明控制系統中的 “多網合一”和“多媒體聲光電同步表演”等技術優勢，采用HDL-BUS中的基本智能照明控制模塊、LED控制模塊和DMX表演控制器對景區內的常規燈具、LED燈，電腦燈、音響電源進行控制，同時滿足了景區的公共照明、舞美藝術照明和多媒體聲、光、電聯動的各種要求。

3、在中心管理處設立總控室，方便業主對整個照明系統的管理，并實現了整個景區燈光的智能控制和自動管理。

4、通過總控室的服務器、定時器向各個分控站發送控制命令。

5、總控室里配置具有中文顯示的智能電子標簽面板，用于緊急手動啟動系統工作。
6、通過智能開關模塊對非調光燈具和音響電源進行開關控制，采用調光模塊控制調光燈具，LED驅動器控制LED燈，DMX模塊控制電腦燈、效果燈。

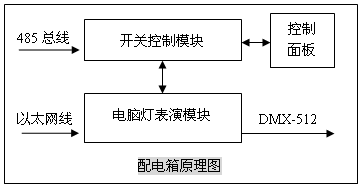

7、配電箱里配置智能電子標簽面板手動控制開關燈，用于設備應急開關及檢修。

三、系統設計方案結構及要點
　　整個發現王國分布在金石灘海邊，共有7個主題景觀樂園；每個主題景觀樂園占地面積相當大，樂園之間的距離都很遠，最遠的控制終端距控制中心有1.8km左右，所以在設計過程中設立了一個控制中心和七個分控制點，控制中心和分控制室之間采用光纖作為傳輸介質。

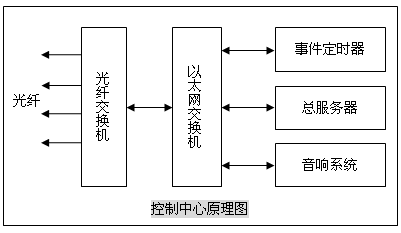

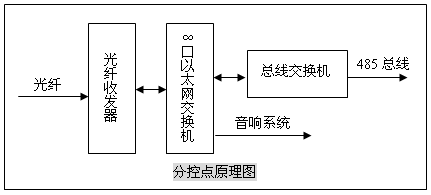

　　整個網絡結構采用光纜星型網絡結構。每個子網中的相關控制設備通過一根HDL-BUS控制線聯成一個子網，每個子網通過總線交換機轉成TCP/IP網絡信號后接入以太網交換機，組成一個完整的智能照明控制網絡。在控制中心配置了一臺工業級的光纖交換機，并在發現廣場、傳奇城堡、魔法森林、金屬工廠、神秘沙漠、瘋狂小鎮、美國大街各分控點分別配置一臺光纖收發器，從而保證了網絡傳輸?shù)姆€(wěn)定可靠。

　　發現王國“多網合一”控制系統主要的控制對象有：景觀燈、路燈、照明燈、草坪燈、巡更燈、PAR燈、音響電源、電腦燈、效果燈及機械、噴泉等。其中照明分室內照明、室外景觀照明、水下照明；燈具又分為高桿路燈、草坪燈、舞臺演出調光燈、配合音樂噴泉的水下LED燈、光纖燈以及電腦燈等。在協議控制方面：發現王國眾多的設備中，特別是新技術類的設備運行動作快，并且需要和其他系統聯動，如將水景控制、燈光控制、音響控制等三個分系統要集成為完美的一體化表演控制系統。

1、路燈、景觀燈、草坪燈、巡更燈等常規燈具的控制：

　　由于該園占地面積大，配電箱相對比較分散，如果采用傳統的開關控制方式來開關燈，那么每開關一次燈就要費很長時間，為此我們采用了一臺事件定時器來控制，一切均在無人干預的狀態下自動完成，以節約能源和降低運行費用，易于管理。

2、事件定時器控制工作原理：

　　事件定時器采用了HDL-MT12控制模塊，總共有12個通道，而每個通道分為春、夏、秋、冬、節假日（如：元旦、五一、十一、春節等節日）等控制方式，現這里采用的是夏季（四月二十日至十月三十一日）、冬季（十一月一日至四月十九日）兩季的控制模式，因為大連處于我國東北，地理位置比較特殊，一年只有幾個月是可以開園的，冬天是閉園的時間。

　　當時間到達設定值時，定時器就會判斷今天是否節假日，如果是節假日，就會按照設定節假日的模式來開燈，如果不是節假日，再判斷是否是休息日，如果是休息日，就會按照休息日的模式來開燈，如果不是休息日，那就只有是工作日了，它就會按照你設定工作日的模式來開燈。所以節假日、休息日、工作日時的燈光效果都是不一樣的。

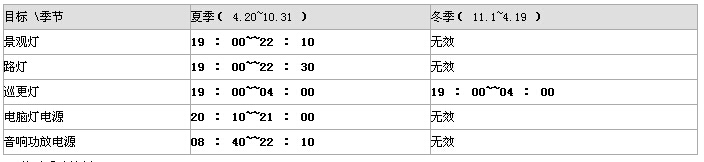

事件定時器控制方式時間表：

3、臨時手動控制：

　　如果需要臨時開關某一部分的燈，除了利用電子標簽面板控制之外，我們還在總服務器里配置了一個圖形監控軟件，用于控制與管理。

4、電腦燈、變色燈的控制：

　　電腦燈、變色燈控制采用的是DMX512信號，由于每臺電腦燈、變色燈之間的距離過遠，采用傳統的DMX512手拉手連接方式是控制不了的，（因為DMX512信號的傳輸距離是200米左右，而現場的控制距離一圈在2KM左右）所以我們配置了5臺DMX控制模塊，上端采用光纖星型主網來連接。不過要解決多臺DMX控制模塊同步工作，這是一個技術難點，所以我們公司專門開發了一個多媒體表演控制軟件，該軟件具有同步發命令、時間定時設定、手動自動模式隨意切換、數據備份等功能。

5、多媒體聲光電同步表演表演控制軟件工作原理：

　　當整個景區的燈光需要自動表演時，該軟件會提前兩分鐘（時間可任意設定）打開電腦燈、變色燈電源。燈光場景根據音樂時間的變化進行同步變化，用照明亮度和色彩產生巨大的、生動的動態視覺沖擊效果。這些燈光場景隨著音視頻文件的變化而變化的效果全是自動完成的，工作人員只需按一個按鈕，演示程序可以循環演示。當表演結束的時候，燈光場景自動恢復到基本照明場景，只開啟少量的基本照明燈具。

6、主題公園湖心島表演控制：

　　在主題公園當中有個湖心島，在湖邊四周安裝了搖頭變色電腦燈（現在由于電腦燈的表現力極為豐富，可以變色，搖頭，換圖案等特點也被選用在了環境照明工程當中起突出主題的作用）。
當夜幕降臨時，通過時間定時器發命令給控制系統將戶外的路燈、水底燈、景觀照明燈等依次緩慢的打開，而湖心的電腦燈也同時按照編好的燈光場景進行表演，同時再配合有節奏感的音樂和動感的噴泉,放眼望去整個湖心島好似一個巨人在翩翩起舞。周圍的電腦燈還可以根據春夏秋冬不同的季節自動呈現不同的顏色變化，如春天顯現為綠色，夏天顯現為紅色，秋天顯現為金黃色，冬天顯現為冷白色；使人感到環境燈光與大自然結合的魅力。

四、系統設計優勢
1、簡化布線:一條主干光纖傳輸所有控制、設置和監測信號,節省布線費用。
2、擴充變更容易：可為將來各種系統擴充和綜合管理做基礎，可以適應各種設備的接入。如DMX信號設備、LED燈等。

3、遠程設置:所有網絡燈光設備可以接受網絡遠程設置和調用，大大減輕勞動強度。

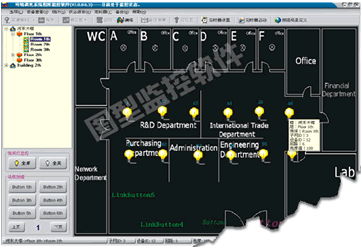

4、網絡監測: 我們在總控制室中的監控軟件采用HDL-MG-500圖形監控軟件。以所控制燈具的圖形和地理位置為鏈接，對照明回路的狀態進行監測與控制，具有運行數據統計、狀態報警、定時控制、場景控制、調光控制、超級鏈接等功能。方便監測整個燈光控制系統的實時運行狀態（開關狀態、用電量、系統檢測） 同時也可檢測游樂設施等其他用電設備，方便管理。

5、網絡數據:自動記錄和分析整個燈光控制系統的使用歷史資料。

6、多網合一:TCP/IP平臺非常方便與其它相關的控制、管理系統平臺擴展和聯接，實現“多網合一,資源共享”的管理模式。

7、控制系統具有信號雙向傳輸功能，傳輸距離遠、速度快、寬頻帶、抗干擾性能好，容量可以滿足各個系統的接入。

8、支持互聯網、局域網、掌上PDA和手機短信或其它形式信息終端構成的信息瀏覽和故障預警系統，系統可以自動把報警信息發到指定人的手機上。該功能非常實用、經濟。

五、結束語
　　近幾年來由于社會的需求和照明控制技術的提高，現在很多室外環境照明工程都已經不滿足于那種一成不變的靜態照明控制方式。他們都希望在靜態照明基礎上加入一些變化的動感因素；從而就將一些舞臺燈光的概念引入到了環境當中，將舞臺的一些特點與環境相接合做到動中有靜，靜中有動的效果。而發現王國主題公園正是在這種概念下將水景、燈光、音響三個系統聯合成一個有機的表演系統。

　　同時，本工程也將先進的計算機網絡與電子技術納入照明控制系統中，將整個發現王國當成一幅宏偉藍圖進行描繪；它給了發現王國帶來了無限生機和活力；也為這個工程添上了畫龍點睛的一筆。
